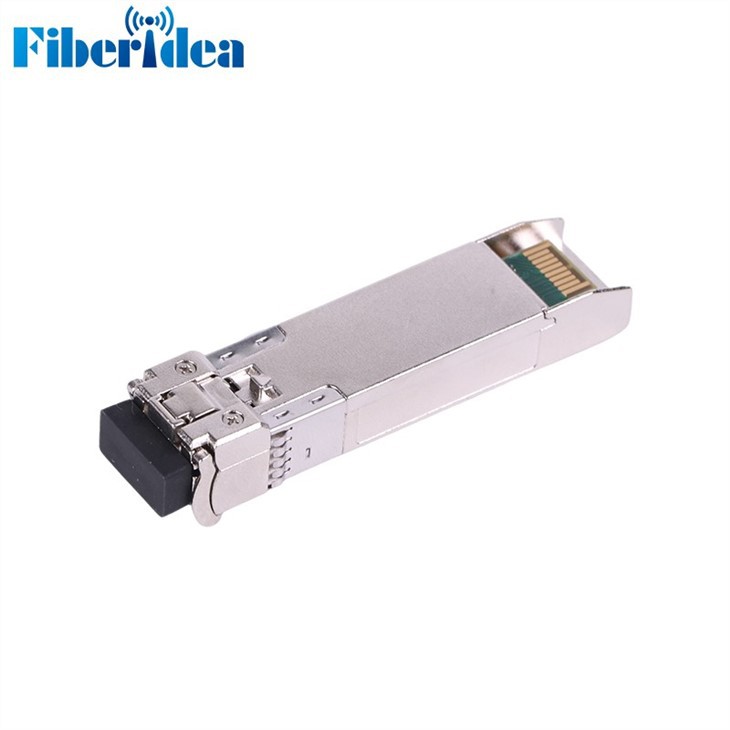

10Gbps 1310nm 20km LC SFP پلس
ایس ایف پی پلس ٹرانسسیورز اعلی کارکردگی، لاگت سے موثر ماڈیولز ہیں جو 10 جی بی پی ایس کے ڈیٹا ریٹ اور SMF کے ساتھ 20 کلومیٹر ٹرانسمیشن فاصلہ کو سپورٹ کرتے ہیں۔ ٹرانسیور تین حصوں پر مشتمل ہے: ایک DFB لیزر ٹرانسمیٹر، ایک PIN فوٹوڈیوڈ ایک ٹرانس امپیڈینس پری ایمپلیفائر (TIA) اور MCU کنٹرول یونٹ کے ساتھ مربوط ہے۔ تمام ماڈیول کلاس I لیزر کی حفاظت کی ضروریات کو پورا کرتے ہیں۔ ٹرانسیور SFP ملٹی سورس ایگریمنٹ اور SFF-8472 ڈیجیٹل تشخیصی افعال کے ساتھ مطابقت رکھتے ہیں۔
آپٹیکل خصوصیات
|
|
یونٹ |
اقدار |
|
آپریٹنگ ریچ |
m |
10K |
|
منتقل کرنا |
||
|
مرکز طول موج (حد) |
nm |
1260 -1355 |
|
سائیڈ موڈ دبانے کا تناسب (منٹ) |
ڈی بی |
30 |
|
پاور کا آغاز کیا۔ |
||
|
- زیادہ سے زیادہ |
dBm |
جمع 0.5 |
|
- کم سے کم |
dBm |
-8.2 نوٹس1 |
|
او ایم اے |
dBm |
-5.2 |
|
OMA-TDP (منٹ) |
dBm |
-6.2 |
|
ٹرانسمیٹر اور بازی جرمانہ |
ڈی بی |
0 نوٹس4 |
|
آف ٹرانسمیٹر کی اوسط لانچ پاور (زیادہ سے زیادہ) |
dBm |
-30 |
|
معدومیت کا تناسب (منٹ) |
ڈی بی |
3.5 نوٹس2 |
|
RIN12 OMA (زیادہ سے زیادہ) |
dB/Hz |
-128 |
|
آپٹیکل ریٹرن نقصان برداشت (منٹ) |
ڈی بی |
12 |
|
وصول کنندہ |
||
|
مرکز طول موج (حد) |
nm |
1260-1355 |
|
اوسط پاور1 میں اوورلوڈ (زیادہ سے زیادہ) وصول کریں۔ |
dBm |
0.5 |
|
اوسط پاور1 میں حساسیت (منٹ) حاصل کریں۔ |
dBm |
-14.4 نوٹس3 (10 کلومیٹر) |
|
dBm |
-13.4 نوٹس3 (20 کلومیٹر) |
|
|
OMA میں وصول کنندہ کی حساسیت (زیادہ سے زیادہ) (فٹ نوٹ 2) |
dBm |
-12.6 نوٹس3 (10 کلومیٹر) |
|
dBm |
-11.6 نوٹس3 (20 کلومیٹر) |
|
|
وصول کنندہ کی عکاسی (زیادہ سے زیادہ) |
ڈی بی |
-12 |
|
OMA2 میں رسیور کی حساسیت (زیادہ سے زیادہ) |
dBm |
-10.3 |
|
عمودی آنکھ بند کرنے کا جرمانہ (منٹ)3 |
ڈی بی |
2.2 |
|
دباؤ والی آنکھ کا جھنجھنا (منٹ) 2 |
UIp-p |
0.7 |
|
برقی 3dB اوپری کٹ آف فریکوئنسی حاصل کریں (زیادہ سے زیادہ) |
گیگا ہرٹز |
12.3 |
|
وصول کرنے والی طاقت (نقصان، زیادہ سے زیادہ) |
dBm |
1.5 |
برقی خصوصیات
|
پیرامیٹر |
علامت |
کم از کم |
عام |
زیادہ سے زیادہ |
یونٹ |
نوٹس |
|
ڈیٹا کی شرح |
|
- |
10.3125 |
- |
جی بی پی ایس |
|
|
طاقت کا استعمال |
|
- |
1200 |
1500 |
mW |
|
|
ٹرانسمیٹر |
||||||
|
سنگل ختم شدہ آؤٹ پٹ وولٹیج رواداری |
|
-0.3 |
- |
4.0 |
V |
|
|
C عام موڈ وولٹیج رواداری |
|
15 |
- |
- |
ایم وی |
|
|
Tx ان پٹ ڈف وولٹیج |
VI |
400 |
|
1600 |
ایم وی |
|
|
Tx غلطی |
VoL |
-0.3 |
|
0.4 |
V |
0.7mA پر |
|
ڈیٹا پر منحصر ان پٹ جٹر |
ڈی ڈی جے |
|
|
0.10 |
UI |
|
|
ڈیٹا ان پٹ ٹوٹل جٹر |
ٹی جے |
|
|
0.28 |
UI |
|
|
وصول کنندہ |
||||||
|
سنگل ختم شدہ آؤٹ پٹ وولٹیج رواداری |
|
-0.3 |
- |
4.0 |
V |
|
|
Rx آؤٹ پٹ ڈف وولٹیج |
Vo |
300 |
|
850 |
ایم وی |
|
|
Rx آؤٹ پٹ رائز اینڈ فال ٹائم |
Tr/Tf |
30 |
|
|
پی ایس |
20 فیصد سے 80 فیصد |
|
ٹوٹل جٹر |
ٹی جے |
|
|
0.70 |
UI |
|
|
Deterministic Jitter |
ڈی جے |
|
|
0.42 |
UI |
|
